Frantoio a mascelle per minerale di ferro granito ganga di carbone mattone

Frantoio a mascelle per minerale di ferro granito ganga di carbone mattone

Introduzione:

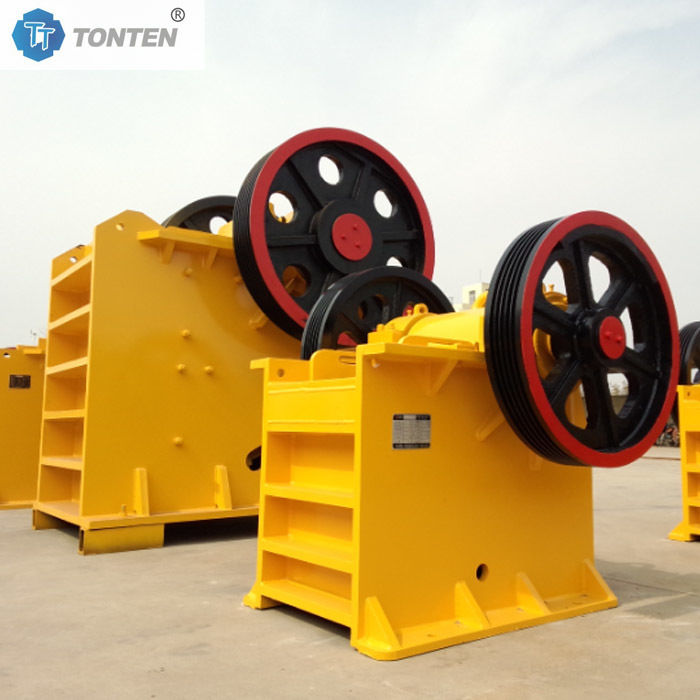

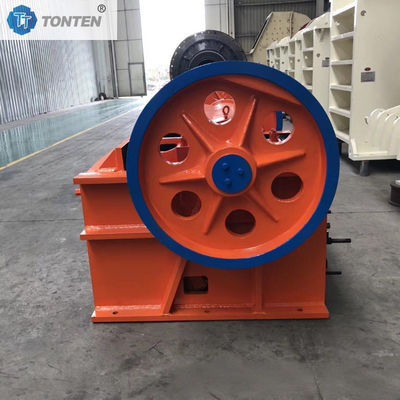

Il frantoio a mascelle PE-500×750 è una macchina di frantumazione grossolana di medie dimensioni, classica e popolare, utilizzata in settori come l'estrazione mineraria, i materiali da costruzione, le infrastrutture e la metallurgia. La sua nomenclatura del modello segue gli standard del settore: "PE" sta per frantoio a mascelle, "500" indica che la larghezza dell'ingresso della camera di frantumazione è di 500 mm e "750" indica che la sua lunghezza è di 750 mm. Con la sua struttura robusta, il funzionamento affidabile, la facile manutenzione e l'eccellente rapporto costo-efficacia, questo frantoio a mascelle è diventato un passaggio di frantumazione iniziale indispensabile in molte linee di produzione di pietra e impianti di trattamento dei minerali. Il PE-500×750 utilizza il comprovato principio di estrusione cinetica. La sua struttura principale comprende il telaio, il corpo della mascella mobile, l'albero eccentrico, la piastra della mascella, la piastra di bloccaggio e il dispositivo di regolazione. Un motore elettrico aziona l'albero eccentrico tramite una cinghia trapezoidale, facendo sì che la mascella mobile esegua complesse oscillazioni periodiche. Quando la mascella mobile si avvicina alla piastra della mascella fissa, il materiale tra le due piastre della mascella viene frantumato per compressione, spaccatura e flessione; quando la mascella mobile lascia la piastra della mascella fissa, il materiale frantumato viene scaricato dalla bocca di scarico nella parte inferiore della camera di frantumazione sotto l'azione della gravità. Questo ciclo si ripete per ottenere una produzione continua a lotti.

Caratteristiche prestazionali:

Potente capacità di frantumazione e uscita stabile: la sua apertura di alimentazione di 500x750 mm consente una dimensione massima di alimentazione di 425 mm. Con un'apertura di scarico regolabile entro un intervallo di 50-100 mm, la sua capacità di lavorazione raggiunge da 45 a 100 tonnellate all'ora. Questo intervallo di produzione è ideale per linee di produzione di piccole e medie dimensioni, frantumando in modo efficiente roccia mineraria su larga scala in particelle di medie dimensioni, fornendo materie prime ideali per le successive apparecchiature di frantumazione secondaria.

Design strutturale robusto e durevole: il telaio della macchina è saldato con piastre in acciaio di alta qualità e sottoposto ad un trattamento di distensione, fornendo eccezionale resistenza meccanica e stabilità, in grado di resistere all'immenso impatto di frantumazione. Il componente di trasmissione principale, l'albero eccentrico, è forgiato in acciaio legato ad alta resistenza (come 40Cr) e sottoposto a un preciso trattamento termico di tempra e rinvenimento, garantendo un funzionamento sicuro a lungo termine sotto carichi pesanti.

Elevata resistenza all'usura e facile manutenzione: le piastre di frantumazione (piastre della mascella) sia delle mascelle mobili che fisse sono realizzate in acciaio ad alto manganese ZGMn13. Questo materiale subisce un indurimento per lavorazione quando sottoposto a forti impatti e compressioni, con conseguente superficie estremamente dura e resistente all'usura, che prolunga significativamente la durata dei componenti vulnerabili. Inoltre, l'apparecchiatura utilizza un sistema di lubrificazione centralizzato dei cuscinetti, che consente al personale di manutenzione di accedere comodamente a tutti i punti di lubrificazione utilizzando una pistola ingrassatrice, migliorando significativamente la sicurezza e la praticità. La piastra di bloccaggio non solo trasmette la forza, ma funge anche da "fusibile". Quando oggetti infrangibili (come blocchi di ferro) entrano nella cavità, la piastra di bloccaggio si rompe per prima, proteggendo gli altri componenti principali da eventuali danni.

Regolazione flessibile dello scarico e ampia applicazione: aggiungendo o riducendo il numero di distanziatori tra la base di regolazione e la parete posteriore del telaio, le dimensioni dell'apertura di scarico possono essere facilmente e flessibilmente regolate, controllando in definitiva la granulometria del prodotto per soddisfare diverse esigenze di processo. Questo rende il PE-500×750 adatto alla frantumazione di una varietà di materiali duri e mediamente duri, tra cui granito, basalto, ciottoli di fiume, calcare e minerale di ferro.

Specifiche della macchina frantoio a mascelle:
