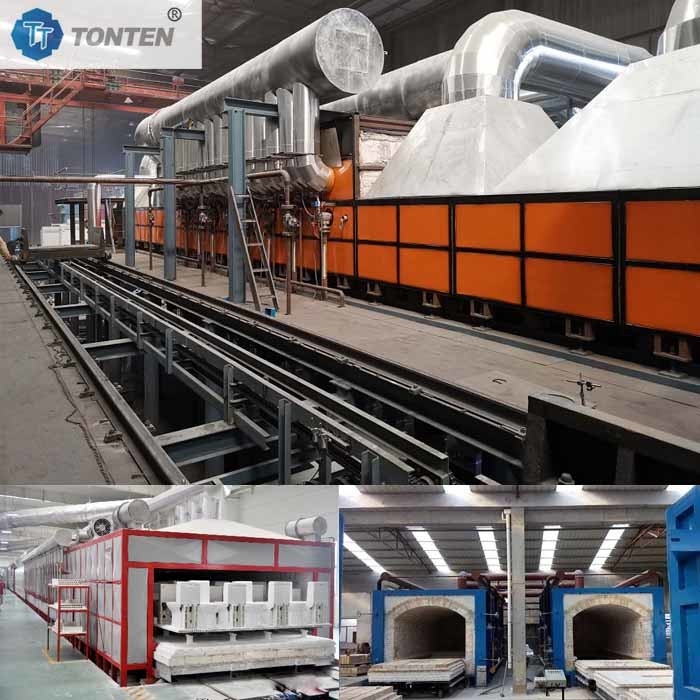

Apparecchiatura di forno elettrico a galleria automatica

Forno a galleria Forno a gas Forno a galleria automatico Forno calcinato

Principio di funzionamento del forno in galleria
Il forno a galleria è un tipo di forno tradizionale utilizzato per bruciare ceramiche, mattoni e altri materiali.

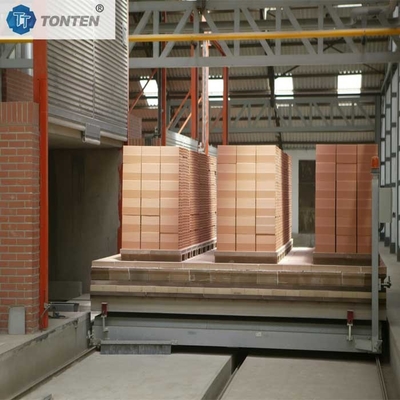

1. materiali di carico: in primo luogo, la ceramica o il mattone da bruciare all'ingresso del forno di galleria viene caricato nel forno.c'è una cinta trasportatrice a rulli all'interno del forno che spinge gradualmente il materiale nel forno.
2- Preriscaldo e combustione: dopo l'entrata del materiale nel forno, la camera di combustione del forno accende il combustibile, come il gas naturale o il petrolio,per fornire l'elevata temperatura necessaria per la combustioneIl calore generato dalla combustione verrà trasferito all'aria e alla superficie del materiale nel forno, riscaldandolo gradualmente.
3. scambio di calore: nel forno a galleria sono di solito presenti molteplici partizioni, che separano la camera del forno in diverse aree.in modo che il gas di scarico dal forno passi attraverso la camera del forno accanto ad essoQuesto può migliorare l'efficienza dell'utilizzo dell'energia termica e ridurre le emissioni di gas di combustione.
4. Sinterizzazione e cottura: con l'aumento della temperatura, il materiale raggiunge gradualmente la temperatura di sinterizzazione e cottura.La sinterizzazione si riferisce al processo di legame delle particelle all'interno del materialeLa caldaia è un processo che consiste nel formare un rivestimento resistente sulla superficie del materiale.
5- raffreddamento e scarico: quando il materiale è finito di bruciare, la combustione del forno si indebolisce gradualmente e l'aria di raffreddamento entra nel forno.L'aria fredda passa attraverso la camera del forno per raffreddare gradualmente la ceramica o il mattone bruciatoInfine, il prodotto raffreddato viene rimosso dal forno.

Forno di galleria Zonazione
Il forno a galleria può essere suddiviso in zona di pre-fusione, zona di cottura e zona di raffreddamento.
1, il precalore rappresenta il 30-45% della lunghezza totale del forno, la gamma di temperature è di temperatura ambiente ~ 900°C;La carrozzeria del veicolo è a contatto con i gas di combustione prodotti dalla combustione del combustibile nella zona di accensione, e viene gradualmente riscaldato per completare il processo di pre riscaldamento del corpo.
2, la zona di cottura rappresenta il 10-33% della lunghezza totale del forno, l'intervallo di temperatura è di 900°C ~ la temperatura massima;il fusto raggiunge la temperatura massima di cottura necessaria per completare il processo di cottura del fusto.
3, la cintura di raffreddamento rappresenta il 38-46% della lunghezza totale del forno e l'intervallo di temperatura è la temperatura più alta ~ la temperatura del prodotto fuori dal forno;I prodotti ad alta temperatura entrano nella cintura di raffreddamento e scambiano calore con una grande quantità di aria fredda pompata dall'estremità del forno per completare il processo di raffreddamento del billet.

Tabella dei dati sul forno di galleria
